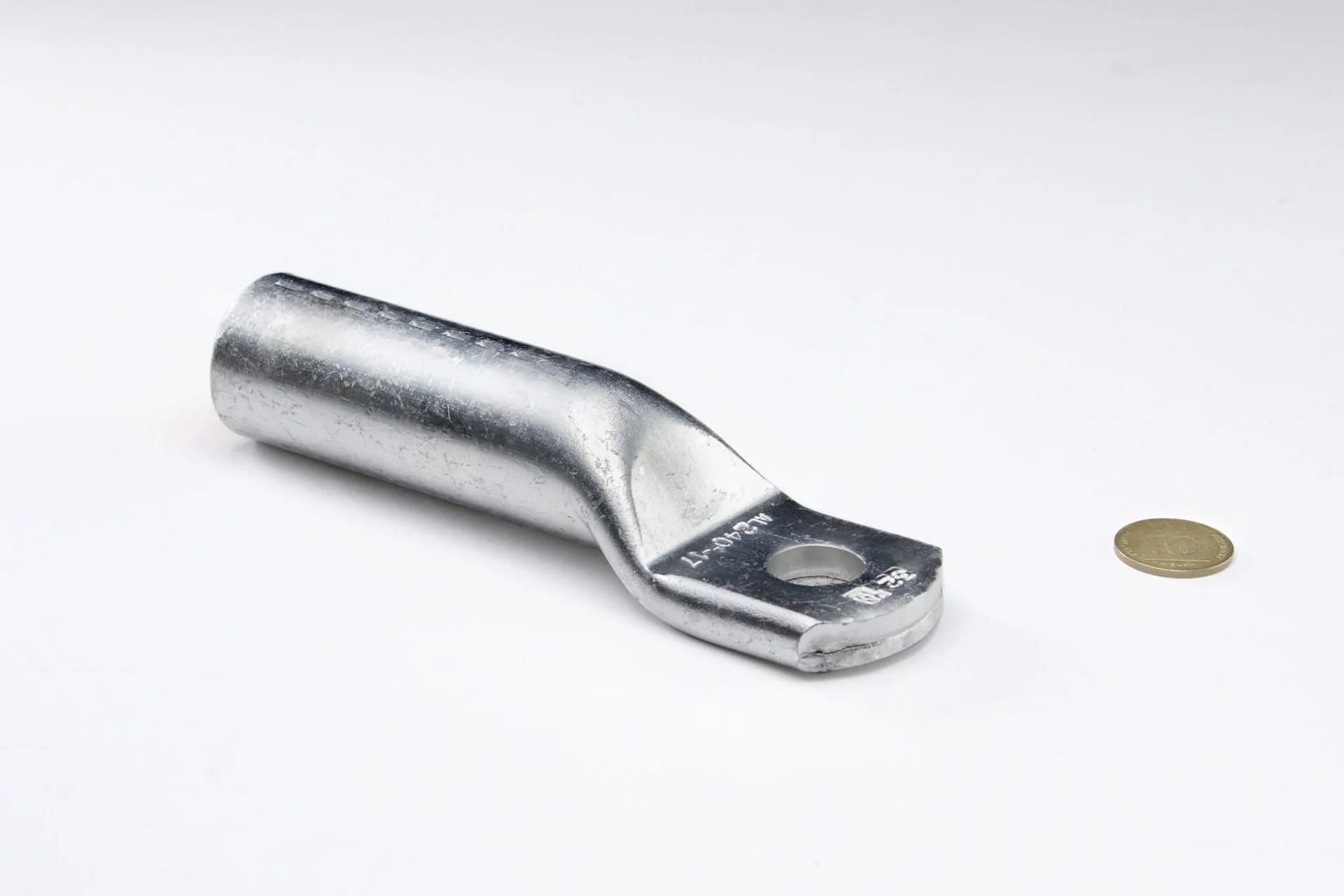

נעלי כבל נחושת מובחנות

חומר: נחושת, DIN 40500/2, F-25 פני השטח: ציפוי בדיל (DIL). *הקוטר הפנימי מותאם בהתאם לתקן DIN 57295. לפני הלחיצה, יש לעגל את הכבל בעל החתך הגזרתי, בלחיצת עיגול טבעית. הוראות שימוש: נעלי הכבל מסומנות במספר קוד (המקביל בקירוב לקוטר החיצוני של נעלי הכבל). אופי הלחיצה הנדרש נבחר בהתאם לקוד זה. בביצוע לחיצות (בצורה משושה) באמצעות כלי לחיצה מכניים ידניים, יש להשתמש במשחה חום-שחור עבור לחיצת נעלי כבל נחושת. עבור נעלי כבל אלומיניום, יש להשתמש במשחה בצבע לבן המצופה אבץ אלקטרוליטי. בכלי לחיצה הידראוליים, אין הבדל באופי הלחיצה בין נעלי כבל נחושת לאלומיניום. שרוולי הלחיצה עבור נעלי כבל אלומיניום ממולאים מראש במשחת מגע. אין להסיר את המשחה מהשרוול. יש לנקות משחה שיוצאת החוצה במהלך תהליך הלחיצה. הוראות הרכבה: יש לנקות את קצה הכבל במברשת פלדה להסרת לכלוך וחמצון. יש להכניס את קצה הכבל לתוך שרוול הלחיצה עד הסוף. לפני הלחיצה, יש לוודא שקוד אופי הלחיצה תואם לזה המסומן על נעל הכבל. יש לבצע את הלחיצה הראשונה מצד הפנים של השרוול ולהמשיך בלחיצות כלפי חוץ. מספר הלחיצות מסומן על השרוול. יש לוודא ביצוע המספר המצוין של לחיצות. 10x6 , 6x6 , 10x8 , 10x10 , 16x6 , 16x8 , 16X13 , 25X6 , 25x10 , 25x13 , 35X6 , 35x8 , 35x10 , 35x13 , 35x17 , 50x10 , 50x13 , 70x10 , 70x13 , 95x10 , 95x13 , 120x10 , 120x13 , 150x10 , 150x13 , 185x10 , 185x13 , 240x10 , 240x13 , 300X10 , 300x17 ,
